SMDJ33CA大功率TVS管详解,超详细
TVS二极管,又称为瞬态电压抑制二极管,是一种应用范围极其广泛的新型高效电路保护器件。TVS管种类繁多,常用系列有:SMDJ系列、SM8S系列、SMAJ系列、SMBJ系列、SMCJ系列、SMF系列、5.0SMDJ系列、P6KE系列、1.5KE系列、3KP系列、5KP系列、15KP系列等,每个系列对有它对应的型号。接下来,东沃电子重点详解的是SMDJ系列大功率TVS瞬态抑制二极管,希望能够帮助到有需要的您!
![1.jpg](/Upload/ueditor/images/2018-12-07/1-63c3af19-aaa9-4dc2-8932-7b2bfe14c8f4.jpg)
东沃电子SMDJ系列型号详情
SMDJ5.0A/CA、SMDJ6.0A/CA、SMDJ6.5A/CA、SMDJ7.0A/CA、SMDJ7.5A/CA、SMDJ8.0A/CA、SMDJ9.0A/CA、SMDJ10A/CA、SMDJ11A/CA、SMDJ12A/CA、SMDJ13A/CA、SMDJ14A/CA、SMDJ15A/CA、SMDJ16A/CA、SMDJ17A/CA、SMDJ18A/CA、SMDJ20A/CA、SMDJ22A/CA、SMDJ24A/CA、SMDJ26A/CA、SMDJ28A/CA、SMDJ30A/CA、SMDJ33A/CA、SMDJ36A/CA、SMDJ40A/CA、SMDJ43A/CA、SMDJ45A/CA、SMDJ48A/CA、SMDJ51A/CA、SMDJ54A/CA、SMDJ58A/CA、SMDJ60A/CA、SMDJ64A/CA、SMDJ70A/CA、SMDJ75A/CA、SMDJ78A/CA、SMDJ85A/CA、SMDJ90A/CA、SMDJ100A/CA、SMDJ110A/CA、SMDJ120A/CA、SMDJ130A/CA、SMDJ150A/CA、SMDJ160A/CA、SMDJ170A/CA、SMDJ180A/CA、SMDJ190A/CA、SMDJ200A/CA、SMDJ210A/CA、SMDJ220A/CA。

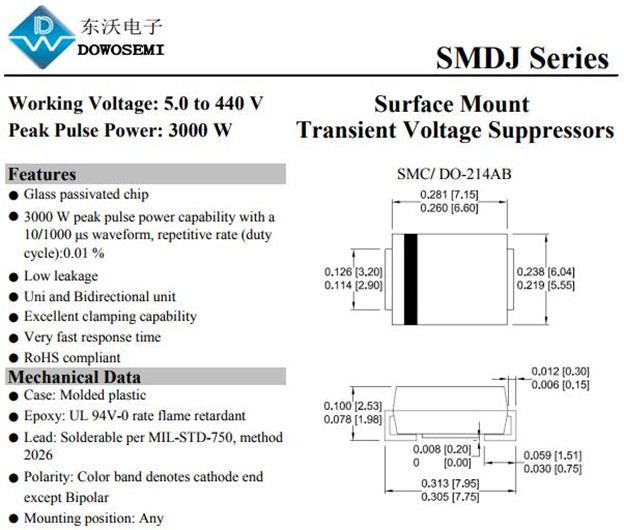

SMDJ系列TVS管产品特性
1)峰值脉冲功率耗散:3KW
2)二极管封装类型:DO-214AB
3)针脚数:2引脚
4)TVS极性:单双向
5)产品优点:响应速度快、漏电流低、瞬态功率大、箝位电压易控制、击穿电压偏差小、无损坏极限、体积小;
6)环保要求:符合rohs、reach等环保要求;
![QQ图片20181114163345.jpg](/Upload/ueditor/images/2018-12-07/QQ图片20181114163345-6b76e4cb-cce5-4fda-9813-fbaf52d1589d.jpg)

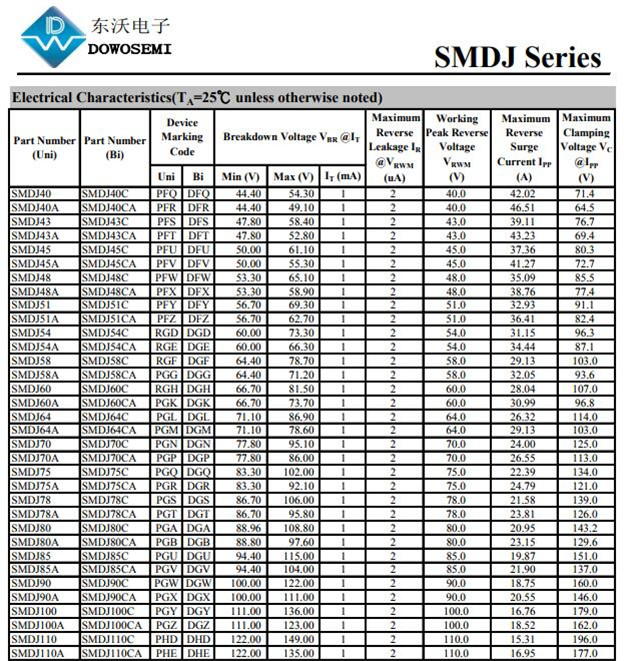

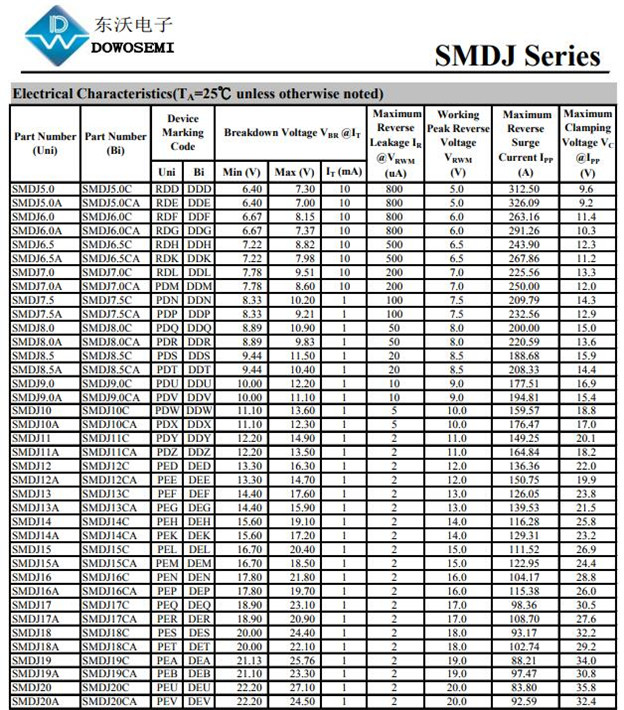

SMDJ系列TVS管常用型号参数
√ SMDJ24A/SMDJ24CA-TVS二极管,SMDJ Series
反向关态电压Vrwm:24V
箝位电压 最大:38.9V
击穿电压最小值:26.7V
击穿电压最大值:29.5V
峰值脉冲功率耗散:3KW
反向关态电压Vrwm:33V
箝位电压 最大:53.3V
击穿电压最小值:36.7V
击穿电压最大值:40.6V
应用领域:消费电子、仪器仪表、精密电子设备、计算机系统、通信设备、RS232、485及CAN等通讯端口、ISDN保护、I/O端口、IC电路保护/音、视频输输入等各个领域。
![QQ图片20181114163356.jpg](/Upload/ueditor/images/2018-12-07/QQ图片20181114163356-768711e3-3d0b-405e-a2c0-d432ca8eac0d.jpg)
SMDJ系列TVS管采购,上专业的供应厂商东沃电子
采购SMDJ24A、SMDJ33A、SMDJ33CA等型号大功率瞬态抑制二极管,哪家供应商好?为何东沃电子是首选?关于电路保护器件领导者东沃电子,您知道多少?
东沃电子,不仅是一家全方位的电路保护器件供应厂家,而且还是一家一体化电路解决方案的服务提供商。自主研发、生产、销售电路保护器件的同时,专业的技术团队免费提供测试和方案服务,一站式满足广大客户个性化需求。SMDJ24A/SMDJ33A/SMDJ33CA东沃电子,品质卓越、交货期短、现货库存、原厂价格、售后及时、服务优质,样品免费提供。东沃电子好不好,免费申请样品,用用就知道!!!
![QQ图片20181114163403.jpg](/Upload/ueditor/images/2018-12-07/QQ图片20181114163403-3cf0c3c6-840e-4b6d-803f-d9bd8c8b66bc.jpg)
![QQ图片20181114163413.jpg](/Upload/ueditor/images/2018-12-07/QQ图片20181114163413-3da09a18-8aaa-4c9d-9d10-93df4b104881.jpg)
