TVS二极管详情,您想知道的都在这里

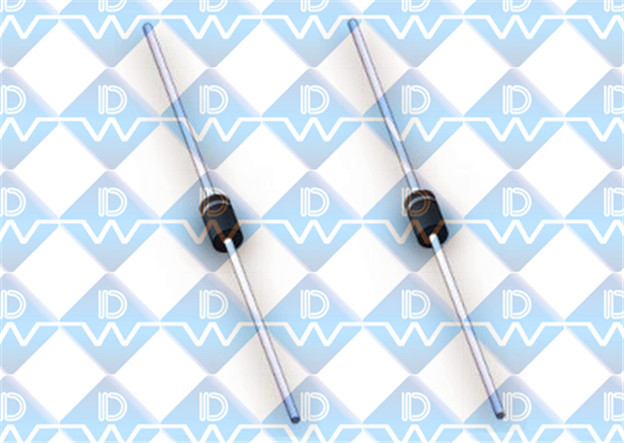

TVS二极管,亦称瞬态电压抑制二极管,一种高效限压型的过压保护器件。TVS管主要应用于半导体及敏感器件的电路保护中,通常用于二级电源和信号电路的保护,以及防静电等。目前,在计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域均能看到TVS管的身影。
![2.jpeg](/Upload/ueditor/images/2018-09-28/2-6ebcf9d6-ac83-44d3-ad16-362e8816088c.jpeg)
可见,市场对于TVS二极管的需求量是非常大的,同时,TVS管供应商/制造商尤其地多。对于,新手TVS管采购商来说,更多选择的背后,却是更多的迷茫和不知所云。TVS二极管、双/单向TVS管、TVS管SM8S系列、高压TVS管、大功率TVS管等采购,不妨与专业的电路保护器件专家东沃电子携手,一起踏入TVS管的天地,从此与东沃电子为伴,合作共赢,共同发展。接下来,一起来学习东沃电子倾心分享的TVS管干货,拿走不谢!
TVS二极管优缺点,要谨记
每天,东沃电子工作人员总会收到各种各样的咨询,最经典的一个问题就是:TVS管可以代替稳压二极管吗?答案是:NO。为什么呢?TVS二极管,雪崩效应,在高能量的瞬时过压脉冲时,其工作阻抗能立马降低到很低的导通值,允许最大电流通过,并将电压箝制到预定水平,从而避免电路中的精密元器件免受损坏;而 稳压管,齐纳隧道效应,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定。
TVS二极管优点:
1)击穿(导通)前相当于开路,电阻很大,没有漏电流或漏电流很小;
2)击穿(导通)后相当于短路,可通过很大的电流,压降很小;
3)具有双向对称特性;
4)响应速度都很快ps级;
5)击穿电压一致性好;
TVS二极管缺点:
1)通流量较小,只有几百A;
2)击穿电压只有若干特定值;
3)电容较大,有几十至几百pF;
![1.jpg](/Upload/ueditor/images/2018-09-28/1-d4b595dc-c7f5-42a3-aa01-ac63b3136c7a.jpg)
TVS管选型攻略,要记牢
关于TVS二极管选型这个问题,是咨询最多的一个问题,如果还不懂,就让东沃电子专业的电子工程师为您答疑解惑吧!
1)要明确确认被保护电路的最大直流值、额定标准电压值和“高端”容限值;
2)TVS管的额定反向关断电压要大于等于被保护电路的最大工作电压,切记,切记,切记;
3)TVS管的最大箝位电压要小于被保护电路的损坏电压;
4)TVS管的最大峰值脉冲功率必须大于被保护电路的峰值脉冲功率;
5)确定好TVS管最大的箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流;
6)直流保护电路大多选单向TVS管,交流保护电路大多选双向TVS管、多路保护电路选TVS阵列器件,大功率保护电路选专用保护模块;
7)要考虑温度变化对TVS管特性影响,TVS管在-55°C到150°C之间工作;
8)在使用TVS管过程中,考虑到TVS的离散性,尽量减少串/并数量;
![3.jpg](/Upload/ueditor/images/2018-09-28/3-5a72d6c1-d96c-44ff-bf82-4a1b9dd1b3a5.jpg)
东沃电子TVS管,样样全

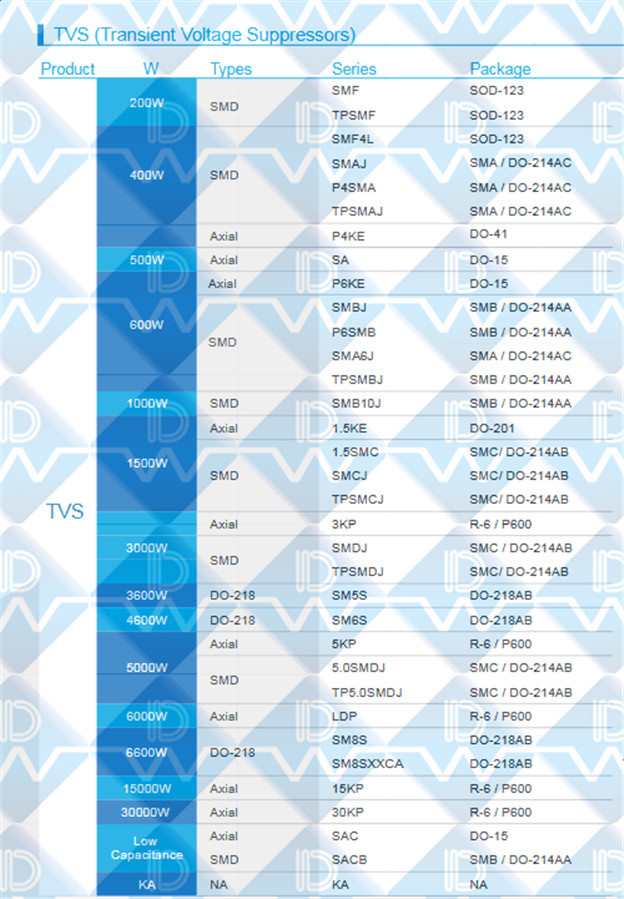

TVS二极管选型的路上,有东沃电子相伴,一切难题迎刃而解。东沃电子研发生产销售的TVS二极管,种类繁多,型号齐全,总有一款属于您。更关键的是,价格美丽,服务细心贴心。具体规格系列有:SM8S系列、SMAJ系列、SMBJ系列、SMCJ系列、SMDJ系列、SMF系列、1.5KE系列、1.5SMC系列、15KPA系列、20KPA系列、30KPA系列、3KP系列、5.0SMDJ系列、5KP系列、8.0SMDJ系列、8KP系列、LCE系列、P4KE系列、P4SMA系列、P6KE系列、P6SMB系列、S61089系列、SACB系列、SAC系列、SA系列……
