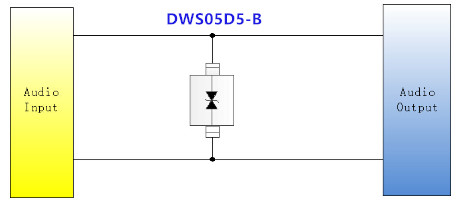

一、方案防护电路图
二、应用环境
1.雷雨天气频繁
2.易受电磁环境干扰
三、方案阐述
1.在音频线输入端并联一颗TVS,残压低、反应速度快。
2.可通过ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 测试。
四、使用保护器件
part number | VBR | IR | VC@Ipp | Ipp | Co | package | |
(V) | Max (uA) | 8/20μs(V) | (A) | PF | |||
DWS05D5-B | 6 | 1 | 18 | 25 | 30 | SOD-523 |
